CM-2D200K2B 2次元バーコードリーダー

CM-2D200K2B
  • 1D
  • 2D
  • GS1(2D,1D)
  • USB
  • Windows 10

お求め安い2次元バーコードリーダー。医療用医薬品GS1データバー合成シンボル・GS1-128のデータ編集を行えます。QR(英数)も対応

GS1バーコードから、ロット番号など必要なデータのみ読み込めます。2段コードの一括読みも対応。ビームを1次元スキャナのようにシングルラインで点灯することができ、ならんだバーコードを読み取りやすくすることもできます。ハンドフリースタンド対応。USB接続。

特徴

2次元コード・1次元コード対応

CM-2D200K2B

この1台で2次元コードと1次元バーコードの読み取りに対応。英数データのみ読み取りに特化し低コストを実現しました注1。読取距離は20cm以上。広い読み取り範囲。1次元エミュレーションモード:200スキャン/秒,2次元モード:56イメージ/秒。高速で正確な読み取りです。

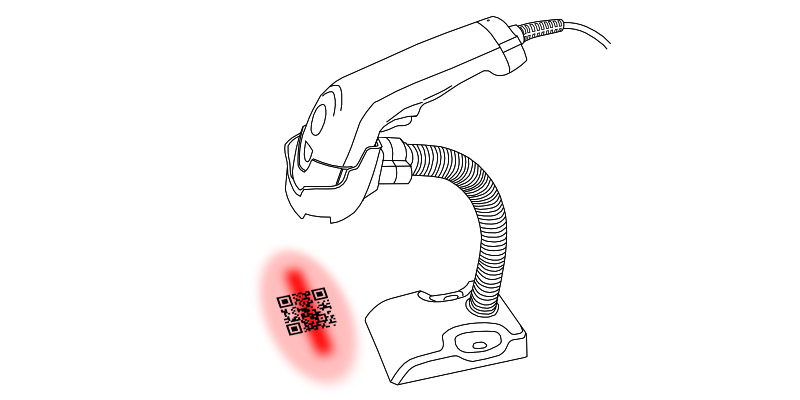

ハンドフリースタンド対応

CM-2D200K2B

スキャナをハンドフリースタンドに設置し、バーコードをかざすと自動的に読み取ることができます。スキャナの前に商品などのバーコードをかざすと瞬時に読み取ります。スキャナをいちいち持たずに済むため、作業性が向上します。

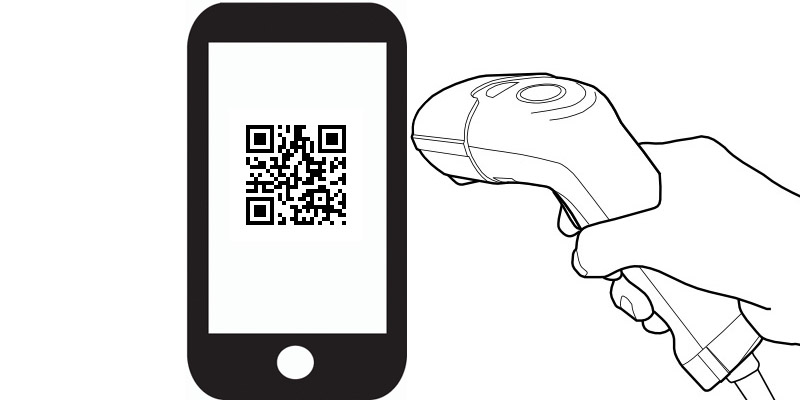

液晶画面の読み取り

CM-2D200K2B

タブレット、スマートフォンに表示したバーコードを読み取ります。会員番号、クーポンのバーコード読み取りに最適です。注2

GS1データバー合成シンボル対応

CM-2D200K2B

医療用医薬品の商品コードGS1データバー合成シンボル(GS1 Databar Composite with CC-A)を読み取ります。GS1-128も対応注3。JAN、UPC、Code39、NW7、Interleaved2of5、Code128など主なバーコードも対応。あらゆる用途でお使いいただけます。

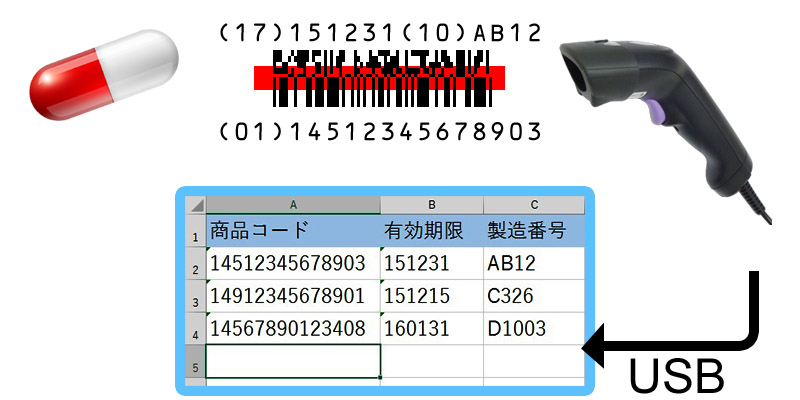

医薬品GS1データバー、GS1-128 編集読み取り

CM-2D200K2B

医療用医薬品のGS1データバー合成シンボル、GS1-128の読み取りデータを編集できます。注4

主な設定例

  • 商品コード、有効期限、製造番号をタブで区切って入力
  • AI(アプリケーション識別子)にカッコを付ける
  • 必要な部分のみ抽出

書籍2段コード対応

CM-2D200K2B

書籍JAN2段コードを一括読みできます。

書籍のほかに、お好みの多段バーコードを一括読みできます。

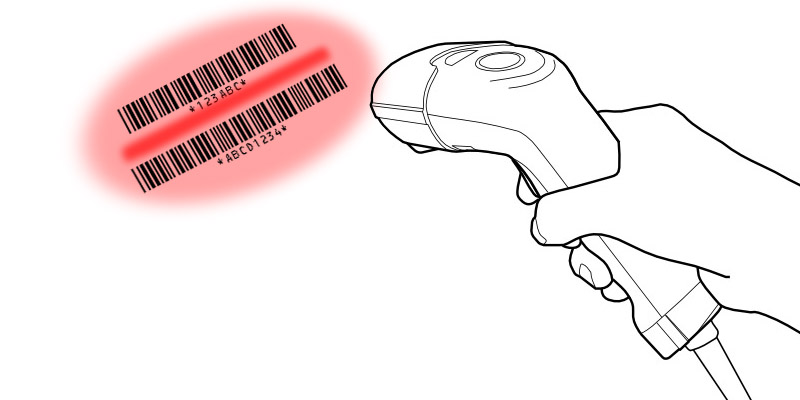

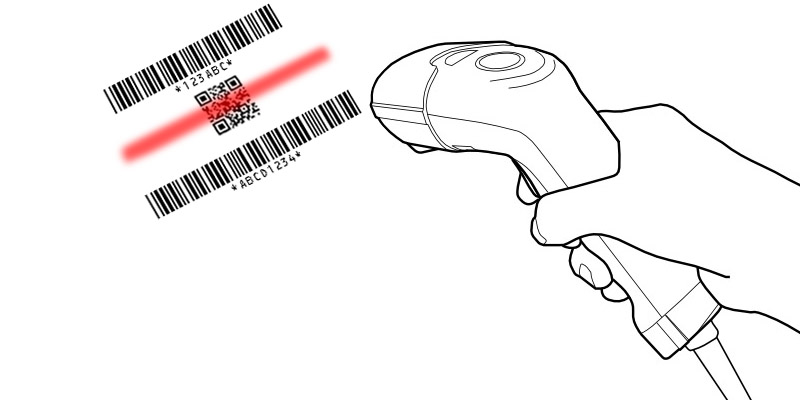

複数バーコードから1つを読み取り

CM-2D200K2B

複数並んだバーコードから目的の1個を読む設定ができます。読み取りビームを1次元バーコードリーダーのように1本のラインのみにしたり、読み込みトリガーのタイミングを変更したり、使いやすくする設定があります。

読み取りデータの編集

データ編集

読み取りデータの編集が出来ます。ご使用のアプリケーションに合うように、データの前や後を削除して途中のデータのみ入力することが出来ます。また、データの後にタブキーやエンターキーを複数付ける設定ができます。※図は1次元ですが2次元コードも対応します。

CM-2D200K2Bは非常に高度な編集機能を備えており、途中でデータを分割したり、桁やコードタイプごとに異なる編集を行うなど多様な条件を設定できます。

USB接続で簡単

USB

パソコンにUSB接続してすぐ使えます。Windows 10動作確認済み注5。パソコンに読み取りデータをキーボードデータとして入力します。USBバーチャルCOMも対応注6

  • 注1 本製品のみでは日本語データは非対応です。別途ソフトウェアをご用意下さい(COMからの受信に対応するアプリケーションなど)。読み取り距離はバーコードの条件によって異なります。
  • 注2 すべての読み取りを保証するものではありません。
  • 注3 白黒反転のGS1データバーは規格外のため読み取りません。なお、反転に見えてもバーが黒、スペースが白のパターンは読み取ります。
  • 注4 AI(アプリケーション識別子)によるデータ編集は説明書記載の内容となります。説明書にないAIや編集設定については個別に対応させていただきますのでご相談下さい。
  • 注5 注6 USBバーチャルCOMを使用するにはお客様にてシリアル通信のシステムをご用意ください。弊社取扱いソフトCOM de KEYと共にWindows 10で使用するにはWindows 10 バージョン 1607にアップデートして下さい。

対応バーコード

主な対応バーコードです。

規格 用途
QRコード
(2次元)
QRコード 製造、医療、サービス
Datamatrix
(データマトリックス)
(2次元)
QRコード 海外の製造業 製造番号など
PDF417
(2次元)
QRコード 海外の物流業 貨物の情報
GS1 データバー限定型
合成シンボルCC-A
(1次元+2次元)
GS1データバー限定型合成シンボルCC-A 医療用医薬品
商品コード、使用期限、製造番号などを表示
JAN13 JAN 商品コード
NW7(Codabar) NW7 宅配便の送り状、図書館の蔵書ラベル
Code 39 Code39 工業品の製造番号など
GS1-128 GS1-128 医療用医薬品、医療機器、その他業種の物流コード
GS1データバー限定型 GS1データバー限定型 医療用医薬品の商品コード

 バーコードリーダーは印刷品質などに影響を受けるためすべての読み取りを保証するものではありません。

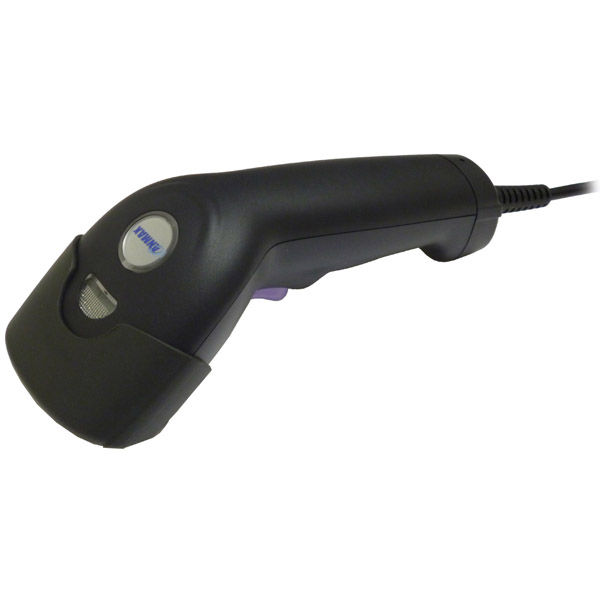

画像

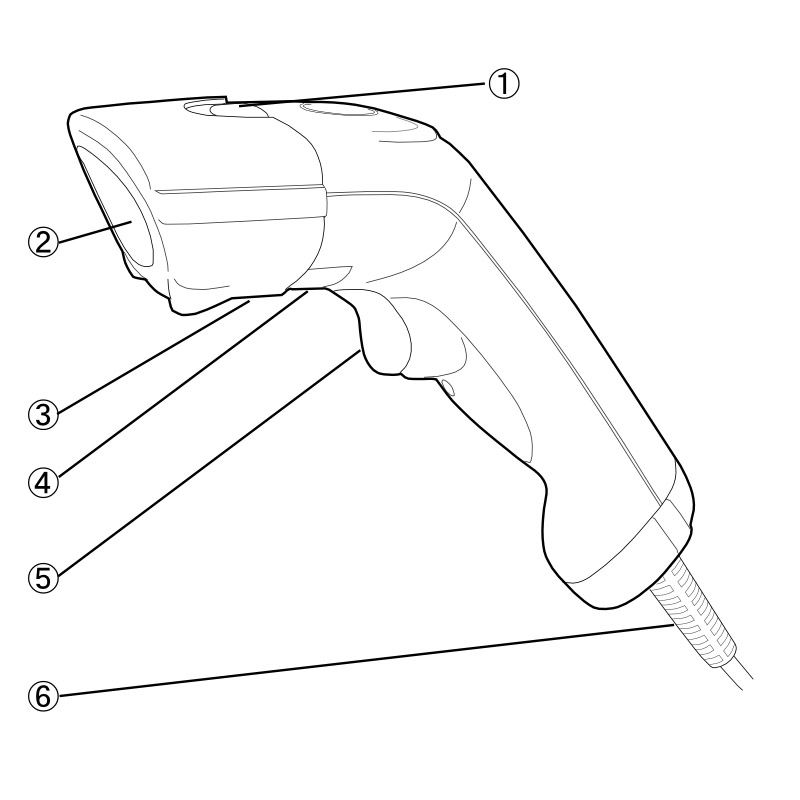

CM-2D200K2B
  1. 通知LED(緑)
  2. 読み取り窓
  3. ブザー孔
  4. シリアルナンバーラベル
  5. トリガーボタン
  6. 専用USBケーブル
CM-2D200K2BCM-2D200K2B
CM-2D200K2B CM-2D200K2B CM-2D200K2B CM-2D200K2B CM-2D200K2B CM-2D200K2B CM-2D200K2B CM-2D200K2B CM-2D200K2B CM-2D200K2B

オプション

型番 画像 品名 特徴
H-030 H-030 ハンドフリースタンド CM-2D200K2B用

仕様

CM-2D200K2B

型番 CM-2D200K2B (USBインターフェース)
光学仕様 受光 : CMOSイメージセンサー(752X480 pixel)
光源 : 可視赤色LED 650±10nm
読取性能 分解能 : 1次元(Code39)0.125mm、2次元(DataMatrix) 0.191mm
スキャン速度 : 1次元エミュレーションモード:200スキャン/秒,2次元モード:56イメージ/秒(出荷時)
スキャン角度 : 水平38.9°,垂直25.4°

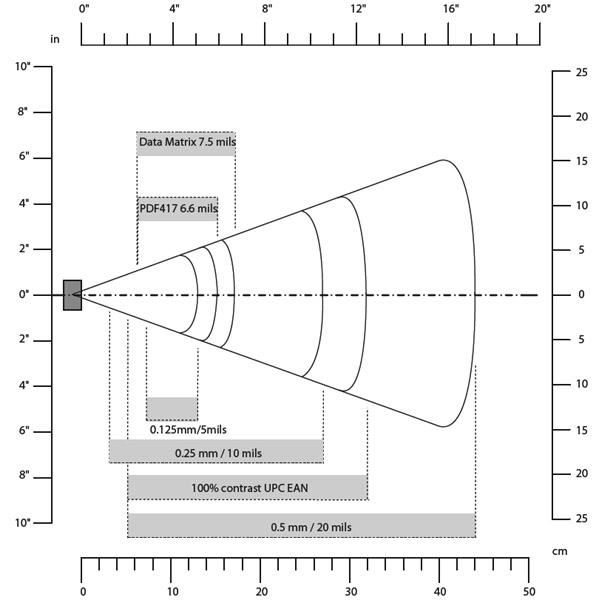

読取深度 :
JAN 32cm(分解能0.33mm),
Datamatrix 22cm(分解能0.254mm)※分解能など条件による
読取バーコード UPC-A,UPC-E,EAN-8,EAN-13,JAN-8,JAN-13,
Codabar(NW-7),Code 39,Code 93,
Code 128,GS1-128,Code 11
Interleaved2of5,Matrix2of5,
Standard 2of5(Industrial 2of5/Code2of5) ,
MSI,Plessey,Telepen
GS1 DataBar,(Omnidirectional,Omnidirectional Stacked,Limited,Expanded,Expanded,Stacked)
読取2次元バーコード QRコード(モデル1,モデル2,Micro QR),GS1 Composite(合成シンボル),
DataMatrix,PDF417,MicroPDF,MaxiCode,
Aztec,Codablock A,Codablock F, TLC39
読取郵便コード JapanesePost(日本の郵便カスタマバーコード),Australian Post,BPO(British Post),Canada Post,Dutch Post(KIX),Infomail,Postnet,Planet Code

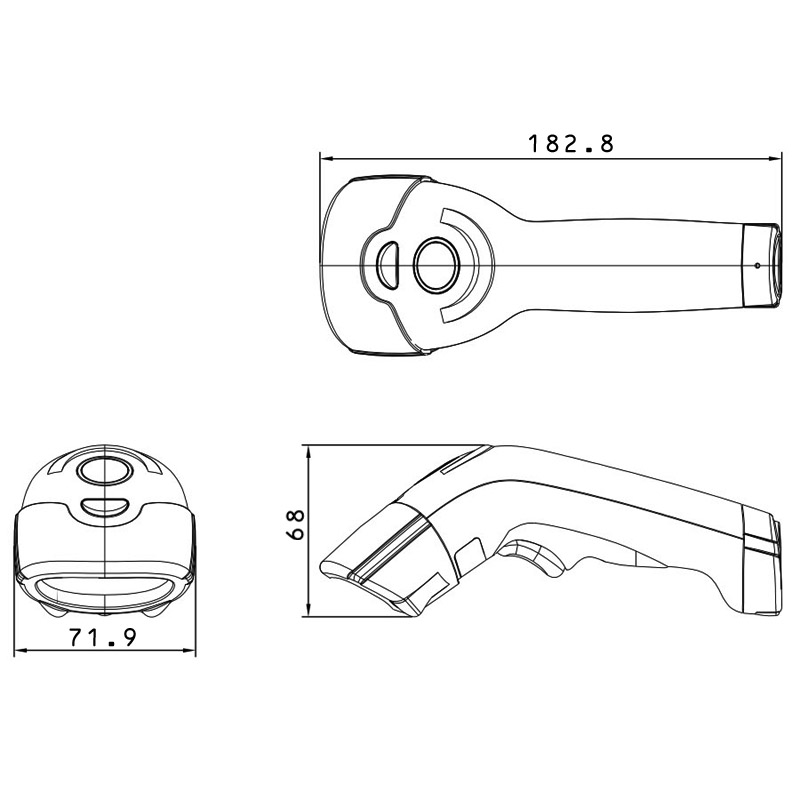

外形寸法 182.8 x71.9 x 68 mm(D x W x H)
重量 170g(ケーブル含まず)
電力 5V±5%、350mA@3.3VDC
インターフェース USB キーボードインターフェース (USB HID、USBバーチャルCOM)、ケーブル長1.8m
温度 -20℃~50℃
湿度 5~95%RH(非結露)
衝撃 1.2mの高さからコンクリート面へ自然落下後、正常動作
周囲照明 0~100,000lux
EMI FCC Part15 ClassA,CE
法令 RoHS指令(EU):対応,
J-MOSS:対象外,
電気通信事業法:対象外,
電気用品安全法:対象外,
電波法:対象外
付属品 かんたんガイド、USBケーブル
保証期間 1年間(ケーブルは無償保証の対象外)

ダウンロード

CM-2D200K2B

  • ユーザー専用ページへ下記資料はユーザー専用ページで配布
  •  USBバーチャルCOMドライバ
  •  設定メニュー作成ソフト
  •  設定メニュー作成ソフト クイックガイド

型番・価格

型番 画像 品名 参考価格
(税抜)
CM-2D200K2B CM-2D200K2B 2次元バーコードリーダー
(USB)
¥35,000
H-030 H-030 ハンドフリースタンド
(CM-2D200K2B用)
¥2,500
