CM-520W1ワイヤレスバーコードリーダー

CM-520W1
  • 1D
  • GS1(1D)
  • USB
  • Bluetooth
  • Windows 10
  • iOS (Bluetooth HID)
  • Android 4 (Bluetooth HID)

Bluetoothワイヤレスバーコードリーダー。ポケットに入るコンパクトサイズ。USBドングル付きセットならパソコンもワイヤレス入力できます。

iPad、Android 4、WindowsなどBluetooth HID対応タブレットにワイヤレスでバーコード入力ができます。セット品のパソコン用USBドングルは通信距離100m。メモリモードに切り替えて、バーコードの蓄積、PCへのUSB転送もできます。バイブレータ搭載。医療用医薬品の商品コードGS1データバー(1次元)対応。

特徴

<1台3役>ワイヤレス、メモリ、ケーブル式で使えるバーコードリーダー

CM-520W1

CM-520W1は1台でワイヤレス(無線)、メモリ(蓄積)、ケーブル(有線)の3つのモードに切り替えて使えるバーコードリーダーです。

小型でもちやすく、疲れにくいデザイン。持ち運びしやすく、いつでもどこでバーコードデータの読み取りができます。

iPad、Windows、Android 4に使える、Bluetoothワイヤレスバーコードリーダー

CM-520W1

CM-520W1はBluetooth搭載タブレットPC、スマートフォンなどに、Bluetoothワイヤレスでバーコード入力できます。Bluetooth HID(Bluetoothキーボード)として接続します。注1 Android 2は対応しません。

<すぐ使える>セット品は専用USBドングル付き パソコンにワイヤレスでバーコード入力

CM-520W1

Bluetoothが無いパソコンでも、セット品のUSBドングル(受信機)をパソコンに接続すると、ワイヤレスでバーコード入力ができます。

簡単ですぐ使え、パソコンが苦手な方でも安心です。通信距離100m。 注2

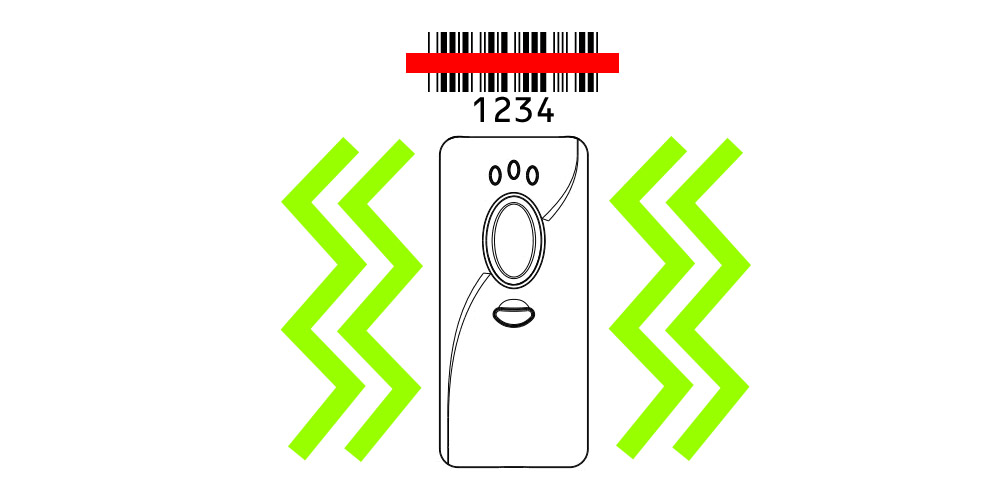

バイブレータ搭載

CM-520W1

バイブレータを搭載。病院、図書館など静かな場所で、読み取りブザーを消し、バイブレータで読み取りを確認できます。バイブレータはワイヤレス、メモリ、ケーブルの各モードごとにオン・オフを設定できます。

メモリ容量4MB、マスストレージも対応

CM-520W1

メモリ容量4MB。JANコードなら13万件蓄積します。

「マスストレージ」に対応。パソコンがバーコードリーダーをUSBメモリーのように認識し、蓄積したデータをテキストファイルとしてパソコンに取り出すことができます注3テキストファイルのサンプルはこちら

従来通り、開いているソフトに蓄積データを転送することもできます。

GS1データバー対応

CM-520W1

医療用医薬品の商品コードGS1データバー限定型(GS1 Databar Limited)、を読み取ります。医薬品や医療機器の物流用GS1-128も対応。注4

JAN、UPC、Code39、NW7、ITF、Code128など主な1次元バーコード対応。読み取り距離は50~250mm。スキャン速度100スキャン/秒、分解能0.1mm。大きなバーコードも小さなバーコードも読み取ります。

読み取り日時の記録

CM-520W1

タイマー(時計機能、RTC)を搭載しており、バーコードの読み取り日時を記録できます。バーコードデータとともに読み取り日時を転送することができます。

ワイヤレス、メモリ、ケーブル、3つのモードすべてで、読み取りデータに日時をつけることができます。

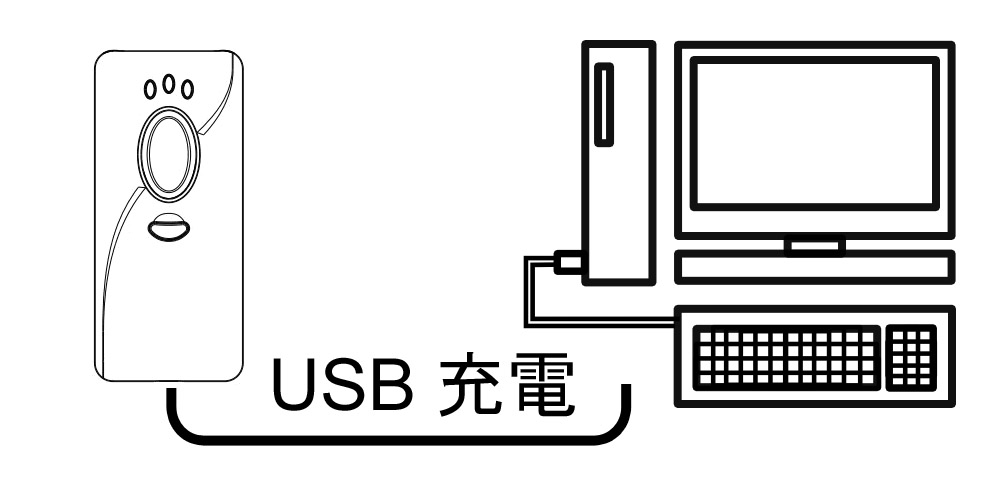

バッテリー搭載、USBで充電

CM-520W1

バッテリーを搭載し、付属のUSBケーブルでパソコンから充電します。使用しないときは自動的にスリープしバッテリーの消耗を抑えます。

1回の充電で長時間使用できます。Bluetoothモードはバイブレータ・オフで15,000回の読み取りが可能(バイブレータ・オンは8,000回の読み取り)。メモリモードは バイブレータ・オフで18,000回の読み取りが可能。(5秒に1回のスキャンで)

読み取りデータの編集

データ編集

読み取りデータの編集が出来ます。ご使用のアプリケーションに合うように、データの前や後を削除して途中のデータのみ入力することが出来ます。また、データの後にタブキーやエンターキーを複数付ける設定ができます。

  • 注1 Bluetoothについて:本製品はすべての機器との動作を保証するものではありません。
    Bluetooth 動作条件(通常はBluetooth HID接続でご使用下さい)
    ●iOS:iOS4以上
      iOS9:弊社環境ではiOS10、iOS9で正常動作することを確認いたしました。
     iOS8:こちらをお読み下さい 【お知らせ】iOS8でのご利用について (よくある質問)
    ●Windows:Windows XP(SP2)以上、→Bluetoothが無い場合、セット品をお求め下さい。
     Windows 10→ファームウェアバージョン0001-0025にて対応。以前のバージョンでも動作確認しておりますが、問題がありましたらアップデートしてお試し下さい。
    ●Android:Android 4以上(HID対応であること)。Android 2は対応しません。SPP用アプリはありません。
    ●Bluetooth SPP SlaveとSPP Masterも対応しますが、お客様にてBluetooth SPP対応環境をご用意下さい。
  • 注2 100mはCM-520W1と専用ドングルの通信距離です。
  • 注3 マスストレージのテキストデータは「日時 データ」の固定形式です。
  • 注4 合成シンボルは読み取りません。合成シンボルを読み取る場合は2次元バーコードリーダーをお選び下さい。 GS1-128はAI(アプリケーション識別子)による編集設定はありません。AIにカッコ付ける設定はあります。

旧モデルCM-500W3Aとの違い・向上した性能

  • 性能向上 読み取り性能が向上。また、直射日光下でも読めるようになりました
  • 新機能 バイブレータが付きました
  • 性能向上 メモリモードの蓄積件数アップ(旧モデル4,600件→本製品 約13万件)
  • 新機能 マスストレージモード対応(蓄積データをUSBメモリのようにテキストファイルで取り出せます)
  • 性能向上 Bluetoothペアリングしやすくなりました。逆に、ミスによるペアリング解除がされにくい設計。
  • 性能向上 3つのモード全てランプの色で確認可能。モードがすぐわかります(旧モデルは無線時のみ点灯)。

対応バーコード

主な対応バーコードです。

規格 用途
JAN13 JAN 商品コード
NW7(Codabar) NW7 宅配便の送り状、図書館の蔵書ラベル
Code 39 Code39 工業品の製造番号など
GS1-128 GS1-128 医療用医薬品、医療機器、その他業種の物流コード
GS1データバー限定型 GS1データバー限定型 医療用医薬品の商品コード

 バーコードリーダーは印刷品質などに影響を受けるためすべての読み取りを保証するものではありません。

画像

CM-520W1-S CM-520W1 CM-520W1 CM-520W1 CM-520W1 CM-520W1 CM-520W1 CM-520W1 CM-520W1
CM-520W1
  1. 大ボタン(バーコード読み取り、モード切替)
  2. 小ボタン(転送モード、ほか)
  3. 充電通知LED
  4. 読取通知LED
  5. モード通知LED
  6. USBコネクタ
  7. ストラップ穴
  8. 読取ウインドウ
CM-520W1 CM-520W1

オプション

型番 画像 品名 特徴
H-500 H-500 シリコンカバー CM-520W1用の保護カバー
A-302 A-302 USBドングル CM-520W1用のワイヤレス受信機。Bluetoothがないパソコンに接続するとワイヤレスでバーコード入力できます。(技術基準適合認証取得)
SYS1196-0605-W2 SYS1196-0605-W2 ACアダプタ ※販売終了 パソコンが無い場所でコンセントからCM-520W1を充電できます。(電気用品安全法適合)

仕様

CM-520W1

型番 CM-520W1 (スキャナ単品)
CM-520W1-S (USBドングル付きセット)
光学仕様 受光 : CCDリニアイメージセンサー
光源 : 630nm 赤色LEDランプ
読取性能 分解能 : 0.1mm(Code39,シンボルコントラスト0.9以上)
読取距離 : 50~250mm(JAN-13,モジュール幅0.33mm)
PCS : 0.45
読取バーコード UPC-A,UPC-E,EAN-8,EAN-13,JAN-8,JAN-13,
Codabar(NW-7),Code 39,Code 93,
Code 128,GS1-128,Code 11
Interleaved2of5,Matrix2of5,Industrial2of5,
MSI/Plessey,UK/Plessey,Telepen,
GS1 DataBar,(Omnidirectional,Omnidirectional Stacked,Limited,Expanded,Expanded,Stacked)
プロセッサ 32bits CPU
メモリ 4MB(メモリスキャナ時の蓄積件数:JAN-13で131,008件)
ボタン 2 (読み取り/モード切替、消去/転送モード/ペアリング)
LED通知 3 (色は4種、緑、オレンジ、青、赤)
ブザー通知 あり(音量4段階、オン/オフ設定可能)
バイブレータ あり(オン/オフ設定可能)
外形寸法 89 x 40 x 17.5 mm (L x W x H)
重量 75g(バッテリ含む)
電源 リチウムポリマーバッテリ(内蔵) 3.7V 420mAh,
USBポートで充電
消費電流 90mA
読取回数 8,000回:Bluetoothモード(バイブレータ・オン)
15,000回:Bluetoothモード(バイブレータ・オフ)
18,000回:メモリモード(バイブレータ・オフ)
5秒に1回の読み取りで
付帯機能 時計(ワイヤレス読み取り時、蓄積データ転送時、ケーブル読み取り時にデータと年月日時分秒を付加可能)
温度 -10℃~40℃
湿度 0~95%RH(非結露)
USB(有線) USB HID(ヒューマンインターフェースデバイス、USBキーボード)
USBバーチャルCOM
マスストレージ
動作確認済みOS Windows® 10,Windows® 8.1,Windows® 8,Windows® 7,Windows® XP(SP2以上)  32ビット版および64ビット版
Bluetooth(無線) Bluetooth Version 2.1(※注) Class 1(想定干渉距離100m)
プロファイル:HID,iOS用HID,SPP(Slave,Mastar),USBドングルA-302用
動作確認済みOS Windows® 10,Windows® 8.1,Windows® 8,Windows® 7,Windows® XP(SP2以上)  32ビット版および64ビット版
iOS4以上 (Bluetooth HID接続)
Android 4以上(Bluetooth HID接続)
EMI FCC Part15 Class B,CE,VCCI
法令 RoHS指令(EU):対応,
J-MOSS:対象外,
電気通信事業法:対象外(公衆回線に接続しないため),
電気用品安全法:対象外(本製品に内蔵されたリチウムポリマー蓄電池は体積エネルギー密度が基準値を下回るため),
電波法:適合
付属品 かんたんガイド、USBケーブル(長さ1.5M)、ストラップ
保証期間 1年間(内蔵バッテリ、ケーブルは無償保証の対象外)

※注:Bluetooth Version 2.1に変更しました。(2017年3月下旬より)

※注:専用USBドングルA-302はBluetooth Version 2.0 Class 1です。

ダウンロード

CM-520W1

  • ユーザー専用ページへ下記資料はユーザー専用ページで配布
  • USBバーチャルCOMドライバ
  • ファームウェア ※2016/8/22 version 0001-0032

型番・価格

型番 画像 品名 参考価格
(税抜)
CM-520W1-S CM-520W1-S ワイヤレスバーコードリーダー セット
(リーダーとUSBドングルのセット)
¥30,000
CM-520W1 CM-520W1 ワイヤレスバーコードリーダー
(リーダー単品)
¥27,000
H-500 H-500 シリコンカバー ¥800
A-302 A-302 USBドングル ¥3,000
SYS1196-0605-W2 SYS1196-0605-W2 ※販売終了 ACアダプタ ¥3,000
