DS2278ワイヤレス2次元バーコードリーダー 新製品

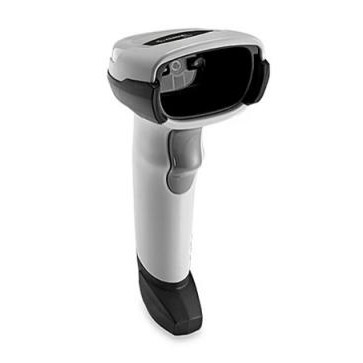

DS2278
  • 1D
  • 2D
  • USB
  • RS-232
  • Bluetooth
  • Windows 10
  • iOS (Bluetooth HID)
  • Android 4 (Bluetooth HID)

1台2役！Bluetooth ワイヤレス2次元バーコードリーダー。スキャナを持つと無線式になり、クレードルに置くと定置スキャナになります。360度どの方向でも1次元/2次元コードを瞬時に読むスキャン性能。

フル充電から84時間又は11万回スキャンの動作時間。iPad、Android 4、Windowsタブレットに直接ワイヤレス入力もできます（Bluetooth HID接続、1対1通信）。3年保証。

特徴 対応バーコード
仕様 ダウンロード
型番・価格

特徴

1台2役無線式手持ち2次元スキャナ、定置2次元スキャナ

DS2278

DS2278

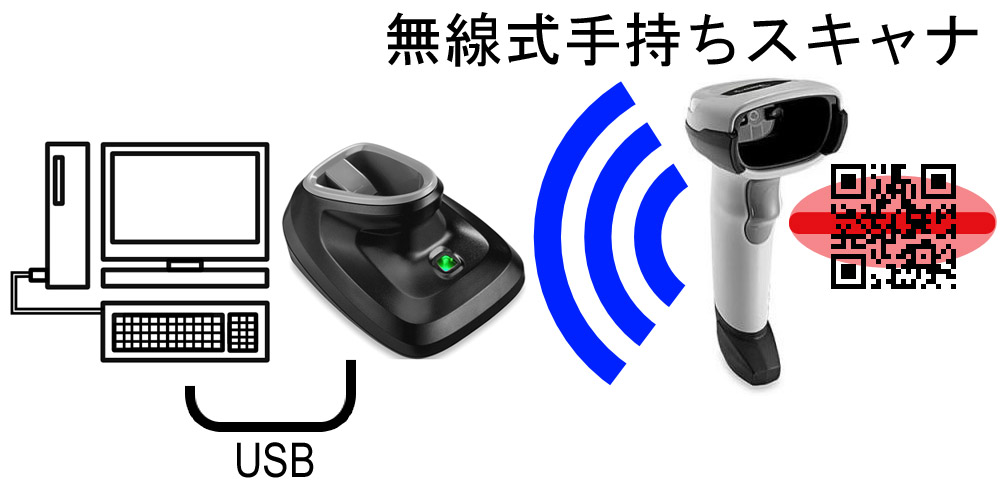

DS2278はBluetooth4.0搭載の無線式2次元バーコードリーダーです。スキャナを持つと、無線式2次元バーコードスキャナになります(無線距離10m)。注1注2

スキャナをクレードル（充電通信台）に置くと自動点灯し、定置式2次元スキャナになります。バーコードをかざすだけで読むハンズフリースキャンを行えます。注3

作業や読み取りたいものに応じて、その場で手持ちでも定置でも使いたいようにスキャンできます。切り替えは自動ですので、いちいち設定や面倒な気遣いは必要ありません。お客様の作業性、生産性の向上にいっそう貢献いたします。

低品質バーコードや、液晶画面のバーコードを読みやすい

DS2278

DS2278はバーコード業界トップクラスメーカー米国Zebra社製バーコードスキャナです。Zebra社の高度なバーコード読取技術により、かすれたり、色が薄い粗悪なバーコードを読み取りやすい性能です。1次元バーコード、2次元バーコードを360度どの方向からでも読み取ります。

また、スマートフォンの液晶画面に表示したバーコードと2次元コードを読みます。注4

タブレットPCと直接通信

DS2278

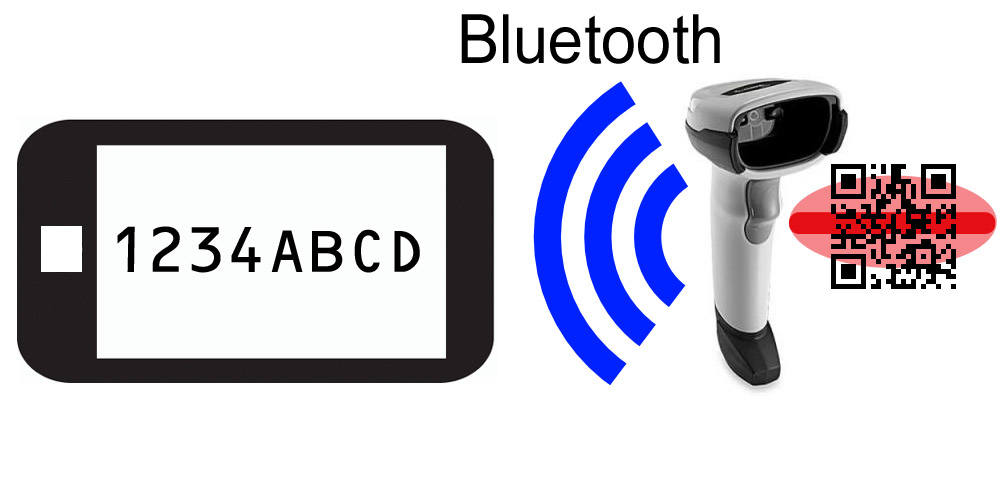

スキャナはタブレットPCやスマートフォンとBluetoothで直接通信することもできます。iOS,Android,Windowsなどと通信可能です(Bluetooth HID、1対1通信になります)。iOS通信時はスキャナのトリガーを2回押すと画面キーボードのオン、オフができます。注5

リチウムイオンバッテリを採用、84時間又は11万回スキャンの動作時間

DS2278

DS2278

完全充電から84時間又は11万回スキャンの動作時間。安心して長時間ご使用いただけます。注6

スキャナは2通りの充電方法があります。

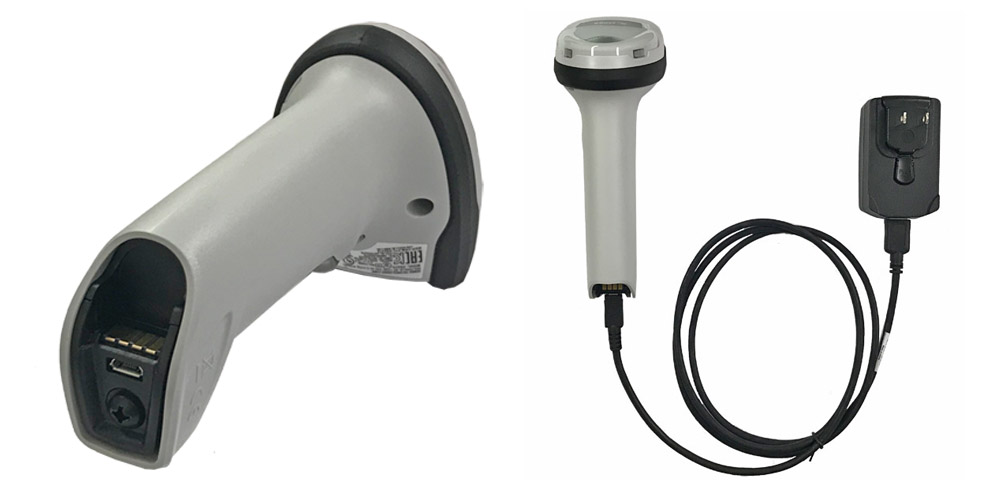

スキャナをクレードルに置くと充電します。または、スキャナに直接、別売の専用ACアダプタと充電用ケーブルを挿して充電します。注7

読み取りデータの編集

データ編集

読み取りデータの編集が出来ます。ご使用のアプリケーションに合うように、データの前や後を削除して途中のデータのみ入力することが出来ます。また、データの後にタブキーやエンターキーを複数付ける設定ができます。※図は1次元ですが2次元コードも対応します。注8

USB接続/RS-232接続

USB

クレードルをパソコンにUSB接続してすぐ使えます。Windows 10動作確認済み。パソコンに読み取りデータをキーボードデータとして入力します。※業務用装置などに使われるRS-232もご用意しています。

すぐに使えるセット品

DS2278 DS2278 DS2278

各セット商品には必要なものが入っています。

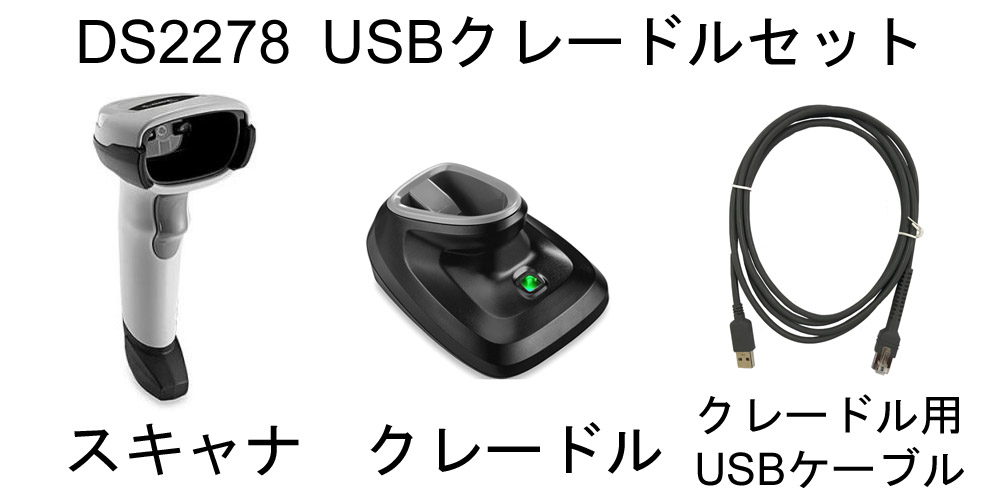

・USBクレードルセット
スキャナ(バッテリ入り)、クレードル、クレードル用USBケーブル

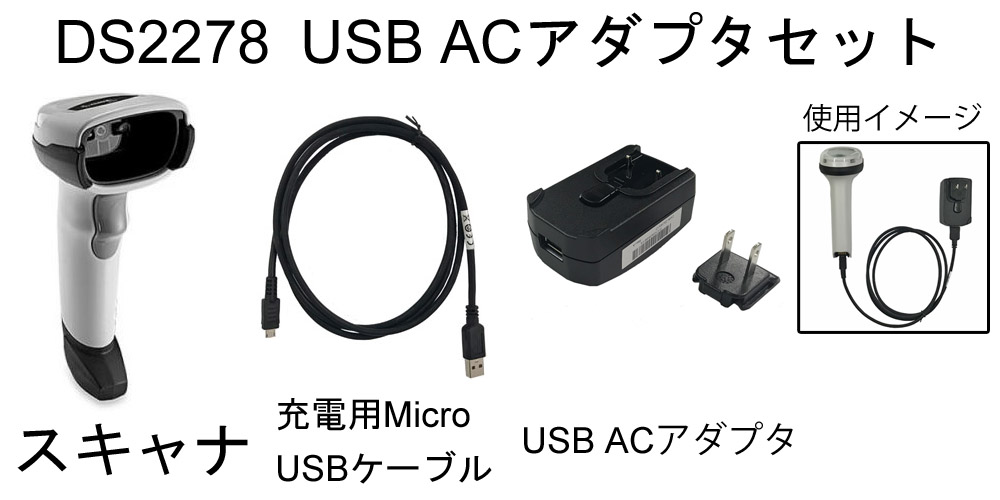

・USB ACアダプタセット※クレードル無し
スキャナ(バッテリ入り)、充電用MicroUSBケーブル(本体底部に直接挿します)、USB ACアダプタ

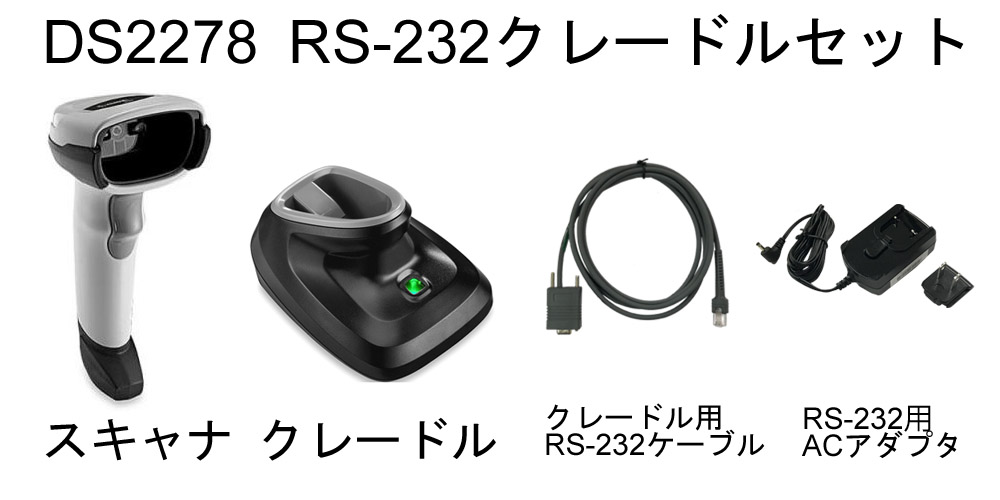

・RS-232クレードルセット
スキャナ(バッテリ入り)、クレードル、クレードル用RS-232ケーブル、RS-232用ACアダプタ



  • 注1　日本語データの2次元コード(QRコード)は読み込めません。※技術者向け情報：USBシリアルに設定はできます。
  • 注2　スキャナとクレードルは1対1通信です。
  • 注3　スキャナをクレードルに置いたとき自動点灯する定置スキャナとしての動作は、電源オンになっているPCにクレードルを接続しているときに動作します。PCの電源がオフのときは自動点灯しません。
  • 注4　バーコードリーダーは印刷品質などに影響を受けるためすべての読み取りを保証するものではありません。
  • 注5　Bluetooth直接通信はすべての機器との動作を保証するものではありません。また、直接通信は1対1通信となります。
  • 注6　１回のフル充電で可能な動作時間：84 時間（メモ：10 秒で 10 回のスキャンして50 秒休止する、レジ清算シミュレートプロファイルによる）
    1回のバッテリ充電で可能なスキャン数：1分あたり60回のスキャンで110,000回のスキャン、または1分あたり10回のスキャンで50,000回のスキャン（メモ：10 秒で 10 回のスキャンして50 秒休止する、レジ清算シミュレートプロファイルによる）
  • 注7　PCにUSB接続したクレードルにスキャナ置き充電します。PCの電源オフのときは充電しません。
    DS2278のクレードルはACアダプタを挿す機構が無いため、クレードル用ACアダプタはありません。PCの電源がオフの時も充電が必要な場合は、別売のACアダプタと充電用ケーブルをご使用下さい。
  • 注8　GS1のAIを識別する編集設定はありません。

対応バーコード

主な対応バーコードです。

規格 図 用途
QRコード
(2次元)		 QRコード 製造、医療、サービス
Datamatrix
(データマトリックス)
(2次元)		 QRコード 海外の製造業　製造番号など
PDF417
(2次元)		 QRコード 海外の物流業　貨物の情報
GS1 データバー限定型
合成シンボルCC-A
(1次元＋2次元)		 QRコード 医療用医薬品
商品コード、使用期限、製造番号などを表示
JAN13 JAN 商品コード
NW7(Codabar) NW7 宅配便の送り状、図書館の蔵書ラベル
Code 39 Code39 工業品の製造番号など
GS1-128 GS1-128 医療用医薬品、医療機器、その他業種の物流コード
GS1データバー限定型 GS1データバー限定型 医療用医薬品の商品コード

注　バーコードリーダーは印刷品質などに影響を受けるためすべての読み取りを保証するものではありません。

仕様

DS2278

光学仕様 光源:照準パターン リニア 624 nm アンバー LED
照明:645 nm 深赤色 LED
画像センサ:640 x 480 ピクセル
読取性能 動作許容値 （ハンドヘルド） :13 mil UPC について秒間最大 13 cm
スワイプ速度 （ハンズフリー）:13 mil UPC について秒間最大 76.2cm
イメージャの読み取り範囲:公称 32.8 °（水平）× 24.8 °（垂直）
最小印刷コントラスト:25% の最小反射差
スキュー/ ピッチ/ロール許容範囲: +/- 65 °、+/- 65 °、0 ～ 360 °
最小要素解像度:Code 39 - 4.0 mil、Code 128 - 4 mil、Data Matrix - 6.0 mil、QR Code - 6.7 mil
読取バーコード Code 39、Code 128、Code 93、Codebar/ NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GSI DataBar、Base 32（Italian Pharma）
読取2次元バーコード PDF417、Composite Codes、TLC-39、Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、Chinese Sensible（Han Xin）、Postal Codes
外形寸法 スキャナDS2278:17.5 cm（高さ）× 6.6 cm（幅）× 9.0 cm（奥行き）
プレゼンテーションクレードル:7.2 cm（高さ）× 9.4 cm（幅）× 12.2 cm（奥行き）
重量 スキャナDS2278:214 g
プレゼンテーションクレードル：151 g
バッテリ容量/バッテリタイプ 2400mAh / リチウムイオンバッテリ
1回のバッテリ充電で可能なスキャン数 1分あたり60回のスキャンで110,000回のスキャン、または1分あたり10回のスキャンで50,000回のスキャン
（メモ：10 秒で 10 回のスキャンして50 秒休止する、レジ清算シミュレートプロファイルによる）
1回のフル充電で可能な動作時間 84 時間
（メモ：10 秒で 10 回のスキャンして50 秒休止する、レジ清算シミュレートプロファイルによる）
充電時間（空の状態から） 標準USB（ 「クレードル + USBケーブル」による充電）
14時間のシフト時間：4時間、フル充電時間：17時間

MicroUSB（「AC/USB電源アダプタ + 充電用MicroUSBケーブル」による充電）
14時間のシフト時間：1.5時間、フル充電時間：7時間

※14時間のシフト時間＝14時間(勤務で)使用した際に消費された分のバッテリーを充電する為に必要な時間
ワイヤレス仕様 標準 Bluetooth バージョン 4.0 BLE 付き:クラス 2 33 フィート(10.0 m)、シリアルポートおよび HID プロファイル、出力電力は最大 2.0 dBm で 8 段階 に調整可能
動作温度 スキャナDS2278:0.0 ~ 50.0 °C
プレゼンテーションクレードル:0.0 ~ 40.0 °C
保管温度 -40.0 ～ 70 ℃
湿度 5% ～ 95% RH（結露なきこと）
落下衝撃仕様 1.5 m の高さからコンクリート面への複数回落下に耐える設計
転倒時衝撃耐性 0.5 m の高さから250 回の転倒衝撃に耐える設計
（メモ：1 回の転倒 = 0.5 サイクル）
環境シーリング IP42
静電気耐性(ESD) スキャナとクレードル、EN61000-4-2 に従い、+/- 15 KV 空中放電、+/- 8 KV 直接放電、+/- 8 KV 間接放電
周辺光への耐性 0 ～ 10,000 フィートキャンドル/0 ～ 107,600 ルクス
規制 電気的安全性:EN 60950-1 2ed + A11 + A1 + A12 + A2:2013、IEC 60950-1 2ed + A1 + A2、UL 60950-1、CAN/CSA-C22.2 No. 60950-1-07
環境:RoHS EN 50581
LED 安全性:IEC 62471
IT 耐性:EN 55024
物理的特性 電圧変動およびフリッカー:EN 61000-3-3
無線周波数のデバイス:47 CFR Part 15、Subpart B、Class B
デジタル機器:ICES-003 Issue 6、Class B
法令 RoHS指令(EU):対応,
J-MOSS:対象外,
電気通信事業法:対象外,
電気用品安全法:対象外,
電波法:適合
保証期間 3年間（スキャナ本体）※バッテリー、ケーブルは無償保証の対象外

ダウンロード

DS2278

型番・価格

型番 画像 品名 参考価格
DS2278-USBR-WCR DS2278 ワイヤレス2次元バーコードリーダー
(USBクレードルセット,付属品：スキャナ本体,クレードル,クレードル用USBケーブル,説明書CD)
※スキャナをクレードルに置き充電します。注		 ¥96,800（税抜価格¥88,000）
DS2278-USBR-WAU DS2278 ワイヤレス2次元バーコードリーダー
(USB ACアダプタセット,付属品：スキャナ本体,充電用MicroUSBケーブル25-MCXUSB-01R,USB アダプタPWR-WUA5V6W0WW,説明書CD)
※クレードル無しの「スキャナと充電ケーブル」のセットです
※スキャナ底部のコネクタに充電用ケーブルを挿しコンセントで充電します		 ¥58,300（税抜価格¥53,000）
DS2278-RSR-WCR DS2278 ワイヤレス2次元バーコードリーダー
(RS-232クレードルセット付属品：スキャナ本体,クレードル,RS-232ケーブル D-sub9, ACアダプタ,説明書CD)
※このACアダプタはRS-232ケーブルのジャックに接続します。		 ¥104,500（税抜価格¥95,000）
25-MCXUSB-01R 25-MCXUSB-01R 充電用MicroUSBケーブル
※USB ACアダプタ（PWR-WUA5V6W0WW）と共に使用して下さい。		 ¥3300（税抜価格¥3000）
PWR-WUA5V6W0WW PWR-WUA5V6W0WW USB ACアダプタ
※充電用MicroUSBケーブル(25-MCXUSB-01R)と共に使用して下さい。		 ¥3850（税抜価格¥3500）

注USBクレードルセットについて
・PCにUSB接続したクレードルにスキャナを置き充電します。PCの電源オフのときは充電しません。
・DS2278のクレードルはACアダプタを挿す機構が無いため、クレードル用ACアダプタはありません。
・PCの電源がオフの時も充電が必要な場合は、別売の充電用MicroUSBケーブル（25-MCXUSB-01R）、USB ACアダプタ（PWR-WUA5V6W0WW）をご使用下さい。

注製品の仕様、価格等は予告無く変更する場合があります。
